氟化氫是一種強腐蝕、劇毒介質，可用于有機或無機氟化物的制造，如氟碳化合物、氟化鈉、氟化鋁、六氟化鈾和冰晶石等，也是生產制冷劑“氟里昂”、含氟樹脂、有機氟化物和氟的原料。高純度的氟化氫在電子工業或者說半導體工業制造中廣泛應用，氟化氫也是鋰電池電解液六氟磷酸鋰的原材料。
在氟化氫生產過程中會產生一定的氫分子，對金屬材質造成氫滲現象，這就對壓力儀表的膜片材質提出了很高的要求。下面以某化工廠氟化氫生產為例詳細介紹VEGA針對該應用的解決方案。
工藝和工況介紹
介質：＞10%AHF無水氟化氫
壓力：-0.013MPa
溫度：103℃
測量范圍：-0.02—0.01MPa
氟化氫遇到少量水汽時，就顯示出較高的化學活性，產生極強的腐蝕性。此外，在生產過程中，有氫分子產生，氫氣分子的體積小，因而能夠透過材料的結構間隙滲透出來，此現象在高溫高壓時尤為顯著。當氫分子滲透過金屬膜片，侵入封液腔內，產生氣泡（氫氣積存），一定時間后會使封液腔的金屬隔離膜片鼓起，嚴重時甚至破裂。
原測量方案
客戶以前用其它品牌的壓力變送器都出現氫滲現象，使用大概3個月左右，壓力變送器的膜片就被氫滲透，導致儀表損壞，無法測量。客戶也嘗試過多種膜片，如蒙耐爾合金膜片、鍍金膜片、紅寶石膜片，使用效果均不理想。
VEGA改進后測量方案
針對該客戶所遇到的問題，VEGA工程師建議使用VEGABAR 81壓力變送器，并搭配定制的工藝膜片。這款膜片由特殊防腐材質制成，并采用雙層涂層的方式，給膜片雙重保護，有效防止氫滲透。

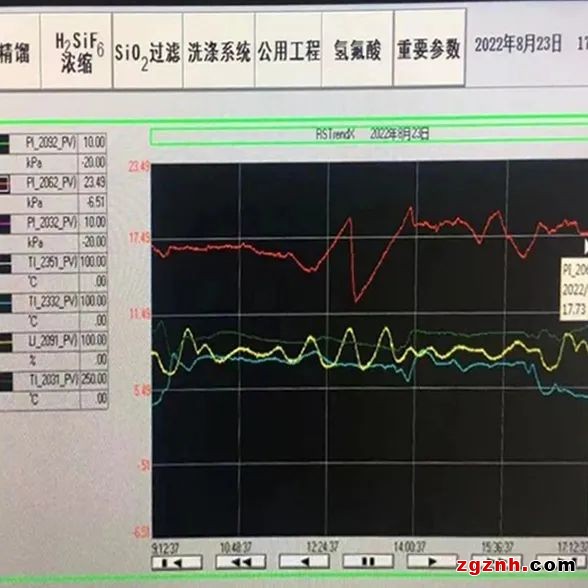

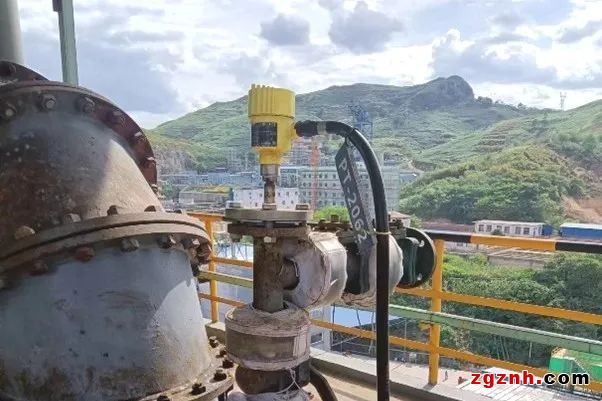

VEGABAR 81現場安裝圖&歷史曲線圖

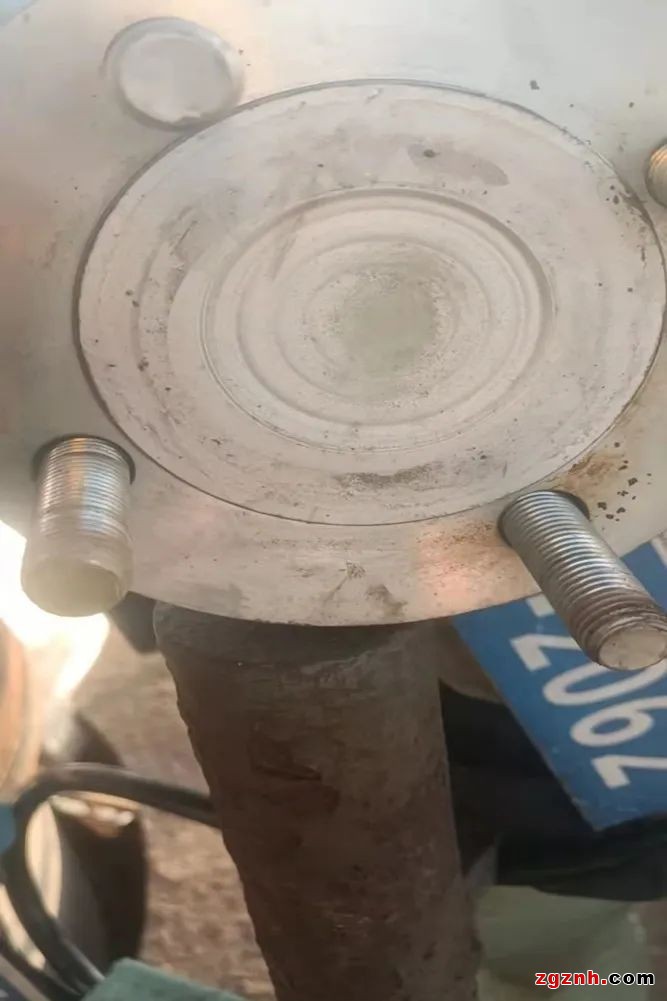

使用VEGABAR 81 7個月后膜片情況
VEGABAR 81在客戶現場使用7個月，測量效果穩定。檢修時，拆下壓力變送器，也未發現儀表被氫滲的情況。客戶對該儀表表現非常滿意，目前儀表仍繼續在客戶現場服役。
如今，國家正大力推進鋰電行業的發展，氟化氫作為電解液生產的重要原料，需求量較大。但如上文所述，由于該介質本身的特性，給測量帶來了困難。VEGA憑借產品優異的性能，加之服務工程師專業的現場分析與安裝指導，最終幫助客戶解決了這一測量難題。

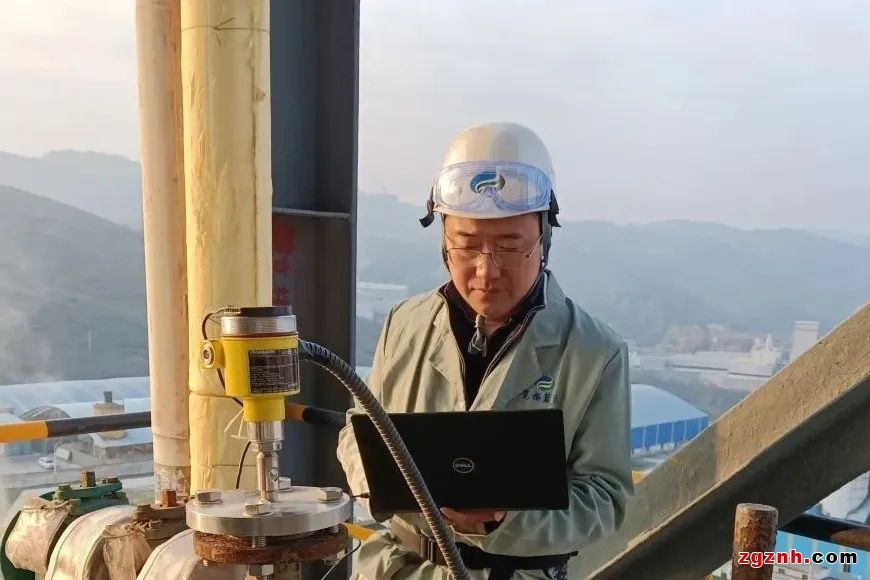

正在客戶現場認真調試的VEGA服務工程師
