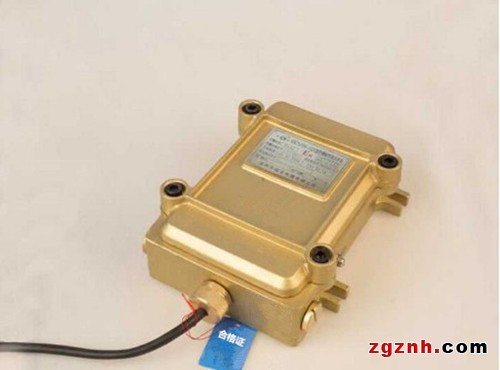

防爆磁性接近開關KSC1010A-1/220

品牌：	上海杭榮HANGRONG
型號：	KSC1010A-1/220
規格：	KSC1010A-1/220
單價：	6865.00元/臺
起訂：	5 臺
供貨總量：	500 臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	湖北省黃岡市
有效期至：	長期有效
最后更新：	2023-11-26 09:38
瀏覽次數：	1314

公司基本資料信息

樂清市杭榮自動化電氣有限公司
[VIP第5年] 指數:4
[誠信檔案]
已繳納 0.00 元保證金
聯系人何容(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
地區湖北省-黃岡市
地址湖北省麻城市龍池工業區杭榮科技園

詳細說明

KSC1010A-1/220防暴磁性開關主要用于檢測運動物體的位置，當運動物體上的磁鋼通過時，接近開關輸出觸點閉合，離開時斷開。廣泛適用于煤礦、化工、石油等有爆炸性危險的場所，是現代自動控制系統中的理想傳感器。
KSC1010A-1/220防暴磁性接近開關為防爆特殊型結構，其標志為“ExsI”,防護等級為IP54。它采用磁感應原理，無碰撞且抗干擾能力強。

KSC1010A-1/220防暴磁性開關工作原理

KSC1010A-1/220防暴磁性接近開關采用磁性感應原理，經電子功率放大，以實現對外接電路的通斷控制。KSC1010A-1/220防暴磁性接近開關與KY35系列控制磁鋼配合使用。開關固定安裝在需要控制的位置，磁鋼直接安裝在被控制的運動物體外側，磁鋼往返經過開關時驅動開關工作。

技術參數

KSC1010A-1/220防暴磁性開關技術指標

A、開關工作電壓范圍Ue：（AC、DC）10V～250V。

B、開關-大工作電流Ie：（AC、DC）1A

C、開關額定容量：220W

D、開關接點形式：1代表：常開、2代表：常閉、3代表：一常開一常閉、4代表：方向記憶、5代表：一開一閉轉換記憶式

E、開關與磁鋼之間-快相對運動速度：15m/s

F、開關與磁鋼有效動作距離視磁鋼大小而定，-大動作距離160mm

2、KSC1010A-1/220防暴磁性開關使用環境條件

A、環境溫度-20℃～50℃

B、海拔不超過2000m

C、周圍空氣溫度為25℃時，-大相對濕度不大于95±3%

D、可在有濺水、塵埃、腐蝕性介質以及暴炸危險環境和無強磁場的工作環境。

KSC1010A-1/220防暴磁性接近開關安裝注意事項

1、為了使開關能正常工作，開關應安裝在無碰撞、沖擊和強磁場的場所，磁鋼對準開關中心線安裝，左右偏差不能超出10mm。

2、安裝時嗽叭口不能朝上，上蓋的四只緊固螺絲必須均勻擰緊，保證蓋子內的防水密封圈與開關體緊密結合。

3、開關正面上有“S”標志的，安裝時磁鋼的“S”極端應對開關“S”，開關上面無“S”標志的，磁鋼可任意安裝。

4、開關采用電纜與芯子一起澆注，引出電纜為1m,如引出電纜線不夠長，用戶需采用防暴接線盒連接過度。

5、開關與磁鋼之間不能放有鐵質物體。

6、開關安裝位置應盡量避免直接淋水、異物碰撞、沖擊。如需外加護蓋或防護外殼，則不能用鐵質材料。

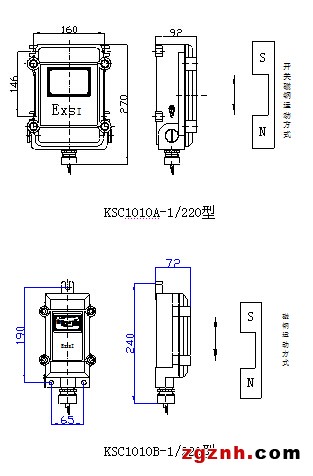

7、開關電氣接線：（見開關背面接線圖所示）
KSC1010A-1/220防暴磁性接近開關

控制磁鋼型號	配用開關接點形式	工作距離	控制磁鋼安裝尺寸
控制磁鋼型號	配用開關接點形式	工作距離	L	I	B	H	h	S	d
KY35M	常開常閉一常開一常閉	160	400	130	92	54	16	76	18
KY35M-1		130	400	130	92	39	16	76	18
KY35M-2		60	160	110	51	34	8	135	8.5
KY35M-3		30	135	95	41	18	7	110	8.5
KY35M-4		100	240	96	92	33	12	68	13
KY35M-5		80	185	136	61	35	12	162	11
KY35P	方向記憶轉換記憶	170	315	265	119	34	12	290	10.5
KY35P-1		140	250	200	119	34	12	225	10.5
KY35P-2		70	190	110	51	34	8	135	8.5
KY35P-3		30	135	95	41	18	7	110	8.5
KY35P-4		110	90	140	92	34	12	165	12
KY35P-5		90	185	136	61	35	12	162	11

KSC1010A-1/220礦用防暴磁感應開關

KSC1010B-1/220礦用磁性接近開關

KSC1010G-1/220防暴磁性接近開關
KY35M、KY35M-1、KY35M-2、KY35M-3、KY35M-4、KY35M-5、KY35P、KY35P-1、KY35P-2、KY35P-3、KY35P-4、KY35P-5磁控開關，控制磁鋼

我公司銷售的地區有：北京、天津、河北、山西、內蒙、遼寧、吉林、黑龍江上海、江蘇、浙江、安徽、福建、江西、山東、河南、湖北、遼寧，吉林，浙江，安徽，福建，江西，山東，廣東，海南，四川，貴州，云南，陜西，甘肅，青海、重慶

自治區: 新疆維吾爾、烏魯木齊、廣西南寧、寧夏銀川、內蒙古呼和浩特、西藏、拉薩

北京天津河北山西內蒙古自治區

高工作電壓	大工作電流	觸點形式	觸點形式說明	原開關型號
A型防爆磁性接近開關	220V	1A	1-22	1：常開式、2：常閉式、3：一常開一常閉、4：方向記憶式、5：一常開一常閉轉換記憶式、-22：雙組220伏	KG1010A-1-22
			2-22		KG1010A-2-22
			3-22		KG1010A-3-22
			4-22		KG1010A-4-22
			5-22		KG1010A-5-22
