一、用途
波仕電子的OPT232TL（多模）型RS-232/TTL/光纖轉換器用于實現RS-232電平、TTL電平的光纖傳輸、是世界上小的串口/光纖轉換器。OPT232TL具有RS-232接口以及TTL接線端子，電源接線端子，可以在苛刻的條件下實現光纖通信。
二、硬件安裝
OPT232TL型RS-232/TTL/光纖轉換器（多模）的外形為DB-9/DB-9轉接盒大小，其中DB-9(孔座)一端為RS-232電平，另外一端為一對ST光纖接頭。上側面有TTL電平的接線端子、下側面有5V電源接線端子。

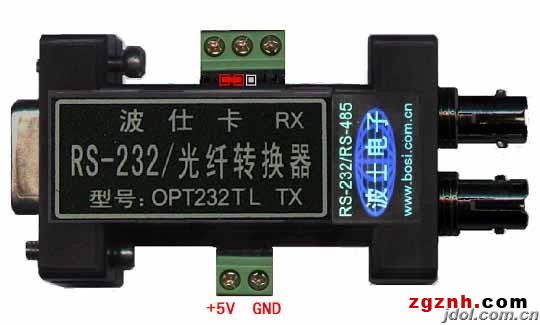

OPT232TL的DB-9孔端可以直接外插PC機的DB-9針RS-232口（針座）、只用到RXD-2、TXD-3、GND-5三個信號線。TTL電平的引腳位于產品上側面，如下面的產品圖所示。TTL引腳共3個接線端子，中間一個為GND地線，左右兩側分別為收發信號線，注意圖示的TTL信號的接收、發送流向。
OPT232TL通過跳線設置來選擇是接RS-232還是TTL。跳線位于TTL接線端子的旁邊。接RS-232口時跳線靠RS-232口側短接。接TTL時跳線靠光纖側短接。
OPT系列光纖轉換器使用時發送器ST頭通過光纖接對方的接收器ST頭。外接5V電源要求4.5 V到5.5V，隨產品配套免費提供電源，產品功耗小于100mA。
三、性能特點
波仕電子的OPT232TL光纖轉換器速率0—115.2Kbps。均無需任何軟件初始化設置！確保適合所有軟件及串口光纖接口!
|
光纖接口
|
ST（可選FC、SC）
|
|
電氣接口
|
DB-9、DB-25
|
|
傳輸介質
|
雙多模光纖
|
尺寸及
重量
|
DB-9/9轉接頭大小、70克
|
|
通信
方式
|
標準RS-232電平、TTL電平
|
17＊33＊77mm、
|
|
速率：0—115.2Kbps
|
傳輸距離
|
4Km（多模）
|
|
光波長
|
820nm（多模）
|
適用光纖
|
50/125、62.5/125、100/140um
|
 |
|
|
|
|
|
|
|
