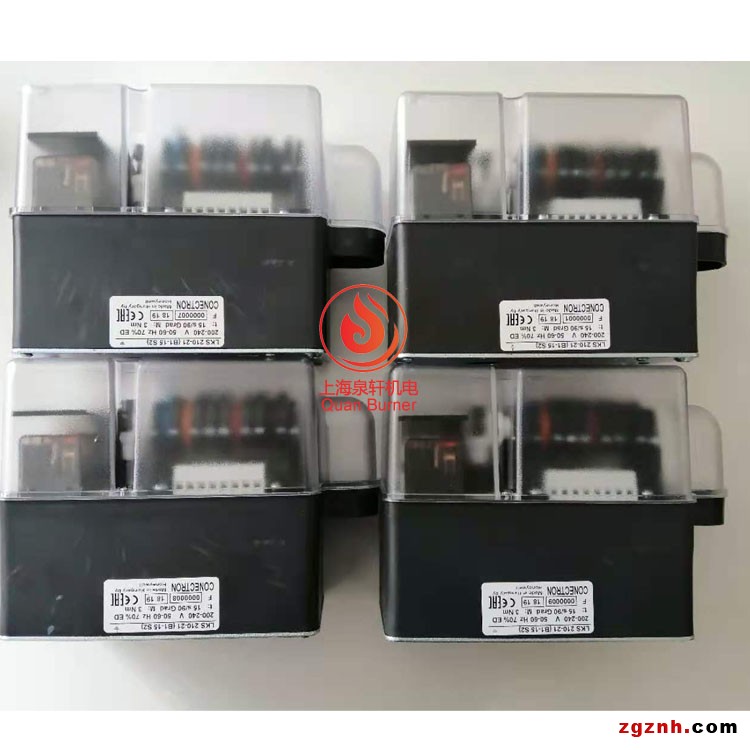

利雅路伺服電機LKS210-21

利雅路伺服電機LKS210-21
品牌：Honeywell霍尼韋爾
型號：LKS210-21
產地：美國
LKS210-21完整型號為LKS210-21(B1-15S2)
LKS210-21(B1-15S2)系列風門執行器(Honeywell)
意大利RIELLO/利雅路燃燒器使用
LKS210-21(B1-15S2)系列風門執行器又稱伺服馬達、伺服電機。
用于控制燃燒器風門和燃氣蝶閥的開度。
負載轉矩：3Nm
保持扭矩：3Nm
供電電壓：220-240V
旋轉角度：90°
90°行程時間：15秒
此型號專用于意大利RIELLO/利雅路燃氣燃燒器
使用此型號的燃燒器型號為RS70，RS100，RS130
伺服電機利用可變凸輪同時對風門以及燃氣蝶閥進行調整. 伺服電機旋轉的角度與控制燃氣蝶閥的分度尺上的角度相等 . 伺服電機 15 秒轉 90°.
不要更改4個凸輪的制造廠預設值;僅僅需要檢查一下是否按以下數值進行了設置:
紅 : 90°
限制旋轉的位置,當燃燒器處于2段火運行時燃氣蝶閥必須全開: 90°.
藍 : 0°
限制旋轉的*小位置,當燃燒器停機時,風門和燃氣蝶閥必須全關: 0°.
桔紅 : 15°
調整點火位置和輸出功率.
黑 : 85°
2段火 LED 燈亮 ( 狀態面板).
