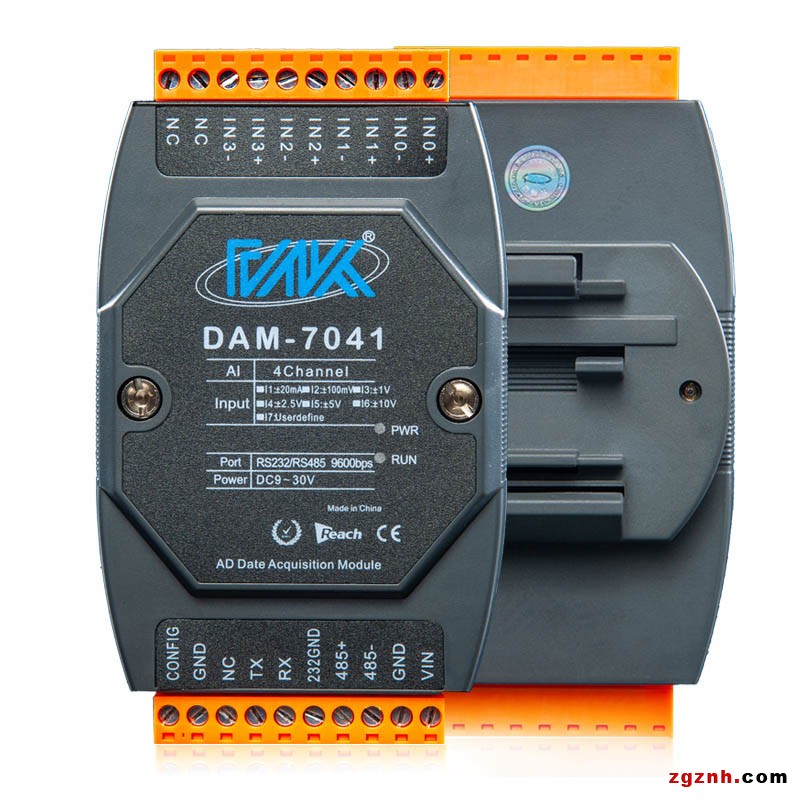

深圳市誠控電子電壓電流信號采集模塊轉RS485隔離DAM-7041產品簡介：
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手
DAM模塊全新升級更換新版外殼，安裝簡易;使用標準的modbusRTU通信協議，可以對接多種串口軟件，應用廣泛，通信簡單方便，新添加模塊做主站，自定義讀取，滿足各種需求，添加數據導出功能，實用性更加強大。內置雙看門狗，不死機，穩定運行。

模擬量是表示在一定范圍內連續變化的任意取值，跟數字量是相對立的一個狀態表示。通常模擬量用于采集和表示事物的電壓電流或者頻率等參數。模擬量輸入模塊是一款可以采集模擬量如電壓，電流，等數值通過485總線傳輸?shù)诫娔X上的智能模塊。其通信協議采用MODBUS RTU協議，與工業現場數據采集實現了統一對接，編程起來也很方便。
DAM模塊是全新一代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。可采集4路差分模擬信號；模塊采用高性能16位AD芯片，采集測量精度±0.1%。模塊配置有隔離的RS232/RS485接口，方便與PC或PLC通信；可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-7041采用先進高效的光電+磁隔離技術，電源、通訊、信號輸入三端隔離，有效保障數據采集的速度、可靠及安全。

DAM-7041是集模擬量輸入型數據采集器，配置有4路模擬輸入通道。模塊采用高性能16位AD芯片，測量精度±0.1%。模塊具有低溫飄，線性度高，一致性好；使用方便等特點；適用于采集工業現場的各種電壓/電流信號，為現場數據采集提供一種穩定且低成本的采集產品。

產品特性：

Modbus 協議是應用于電子控制器上的一種通用語言。通過此協議，控制器相互之間、控制器經由網絡（例如以太網）和其它設備之間可以通信。它已經成為一通用工業標準。有了它，不同廠商生產的控制設備可以連成工業網絡，進行集中監控。

此協議定義了一個控制器能認識使用的消息結構,而不管它們是經過何種網絡進行通信的。它描述了一控制器請求訪問其它設備的過程，如果回應來自其它設備的請求，以及怎樣偵測錯誤并記錄。它制定了消息域格局和內容的公共格式。

當在一Modbus網絡上通信時，此協議決定了每個控制器須要知道它們的設備地址，識別按地址發來的消息，決定要產生何種行動。如果需要回應，控制器將生成反饋信息并用Modbus協議發出。在其它網絡上，包含了Modbus協議的消息轉換為在此網絡上使用的幀或包結構。這種轉換也擴展了根據具體的網絡解決節地址、路由路徑及錯誤檢測的方法。

在Modbus網絡上轉輸

標準的Modbus口是使用RS232/RS485兼容串行接口，它定義了連接口的針腳、電纜、信號、位、傳輸波特率、奇偶校驗。控制器能直接或經由Modem組網。

控制器通信使用主—從技術，即僅一設備（主設備）能初始化傳輸（查詢）。其它設備（從設備）根據主設備查詢提供的數據作出相應反應。典型的主設備：主機和可編程儀表。典型的從設備：可編程控制器。

主設備可單獨和從設備通信，也能以廣播方式和所有從設備通信。如果單獨通信，從設備返回一消息作為回應，如果是以廣播方式查詢的，則不作任何回應。Modbus協議建立了主設備查詢的格式：設備（或廣播）地址、功能代碼、所有要發送的數據、一錯誤檢測域。

從設備回應消息也由Modbus協議構成，包括確認要行動的域、任何要返回的數據、和一錯誤檢測域。如果在消息接收過程中發生一錯誤，或從設備不能執行其命令，從設備將建立一錯誤消息并把它作為回應發送出去。

在其它類型網絡上轉輸

在其它網絡上，控制器使用對等技術通信，故任何控制都能初始和其它控制器的通信。這樣在單獨的通信過程中，控制器既可作為主設備也可作為從設備。提供的多個內部通道可允許同時發生的傳輸進程。

在消息位，Modbus協議仍提供了主—從原則，盡管網絡通信方法是“對等”。如果一控制器發送一消息，它只是作為主設備，并期望從從設備得到回應。同樣，當控制器接收到一消息，它將建立一從設備回應格式并返回給發送的控制器。

輸入輸出隔離：

產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。

浪涌保護：

模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

DAM-7041模擬輸入為差分輸入，每個模擬輸入通道都有兩個接線端口，分別為模擬輸入正（INn+）與模擬輸入負（INn-）。

DAM-7041配置有1路RS232與1路RS485，RS232可以直接與電腦連接，RS485可以單個與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接
     DAM-7041模塊通信模式通常為主從模式（一問一答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

DAM-7041也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。

DAM-7041模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

DAM-7041模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率為9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（0x01～0xFF）、波特率。

模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態。可以實現與多種品牌的PLC、觸摸屏、工控機及PC進行通信。

選型表：

提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
