深圳市誠控電子RS485模擬量輸出模塊產品簡介：
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手
支持Modbus協議是一種已廣泛應用于當今工業控制領域的通用通訊協議。通過此協議，控制器相互之間、或控制器經由網絡（如以太網）可以和其它設備之間進行通信。

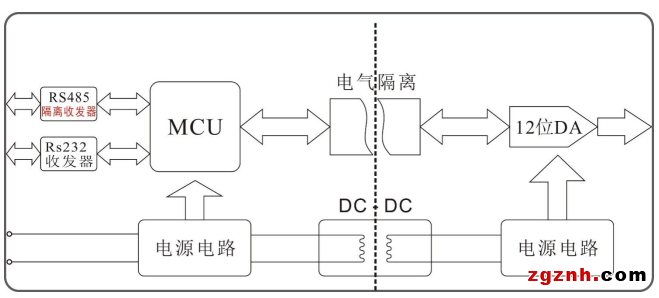

DAM-DA系列產品實現接收主機通過RS-232/RS-485接口給模塊發送的命令，然后通過隔離轉換成模擬信號，用以控制遠 程設備。DAM系列產品可應用在RS-232/RS-485總線工業自動化控制系統，可以輸出4-20，0-5V,0-10V等標準信號輸出，用來控制工業現場的執行設備。產品包括電源隔離、信號隔離、線性輸出和串行通信。模塊通信接口有RS-232與RS-485， DAM-DA模擬量輸出模塊，可以獨立輸出2/4/8路模擬量信號；模塊采用高性能12位DA芯片，輸出數度可達±0.2%。適用 于各種工業控制現場。DAM-DA采集光電隔離技術，有效保證系統可靠及安全。 RS232只能一對一接，RS-485可以一對一對接，也可多個模塊組網工作。

模擬信號輸出：12位輸出精度，產品出廠前所有信號輸入范圍已全部校準。DAM-DA模塊配置有8路模擬量輸出通道，每路模擬量

輸出通道可配置獨立量程，常規量程有：0-20mA、0-5V、0-10V，可用于控制電流或電壓型控制設備。

通訊協議： DAM系列模塊，通訊方式采用Custom-ASCII碼通訊協議或MODBUS-RTU通訊協議，其指令集兼容于DAM模塊，通信速率

與通信地址等參數可由用戶設置。

通訊接口： DAM-DA配置有1路RS232與1路RS485,RS232可以直接與電腦連接，RS485可以單個與PLC或其它主機連接，也可以多個

模塊組網后與PLC或其它主機連接。

通訊地址： 模塊通信地址范圍為01~FF(1~255),模塊地址出廠設置為01;波特率支持300/600/1200/2400/4800/9600/19200/

38400/57600/115200;模塊通信地址/模塊通信速率可以由用戶根據現場需要通過命令修改。

數據格式： 使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如:量程是0~20mA，

那么返回?cái)?shù)據的單位為mA

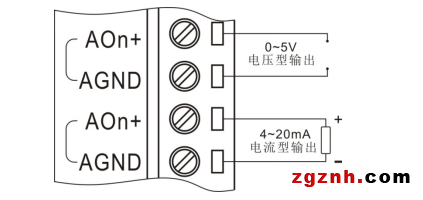

                                                                                 模擬量輸出均為兩根線 ，直接接受控設備即 可 ，但應用需要注意的是電

                                                                                 流型輸出外部阻抗需不超過400?，電壓型輸出電流不超過10mA

產品選型：

產品系列                                 輸入信號                  通訊接口

DAM-DA:產品系列（單個產品有2個通道）     O1:0-20mA  O5:±5V      485：輸入為RS-485接口

DAM-DA04:產品系列（單個產品有4個通道）   O2:0-5V    O6:±10V

DAM-DA08E:產品系列（單個產品有8個通道）  O3:0-10V   O7: ±20mA   232：輸入為RS-232接口

                                                                          O4:4-20mA

三、產品參數：

輸入量程：0-20mA;0-5V; 0-10V; 4-20mA; ±5V; ±10V;±20mA

AD轉換分辨率：12位

測量精度：±0.2%（典型值）

轉換速率：20/40/80/160 次/秒（全通道）可調；出廠值為 40，

即每秒 40 個轉換結果

工作溫度：-40℃～+80℃

隔離耐壓：DC 2500V

工作電源：DC+9～+30V（24V@20mA）

低功耗：小于 0.5W （24V@20mA）

ESD保護：±15KV

通訊接口：隔離的RS485和RS232獨立雙串口

支持 MODBUS-RTU 及自定義 ASCII 協議

輸入端過壓保護，過流保護，并有低通濾波；電源反接保護

支持模塊主動發送數據功能

地址/波特率/量程可由用戶配置

選型表：

提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
