在自動化高速發展的今天，醫藥包裝自動化已成為必然趨勢，醫藥包裝采用自動化控制技術，不僅有助于提升生產效率，節約人力成本，而且對產品的質量保障意義非凡，而這其中也少不了傳感器在自動化設備中忙碌的身影。

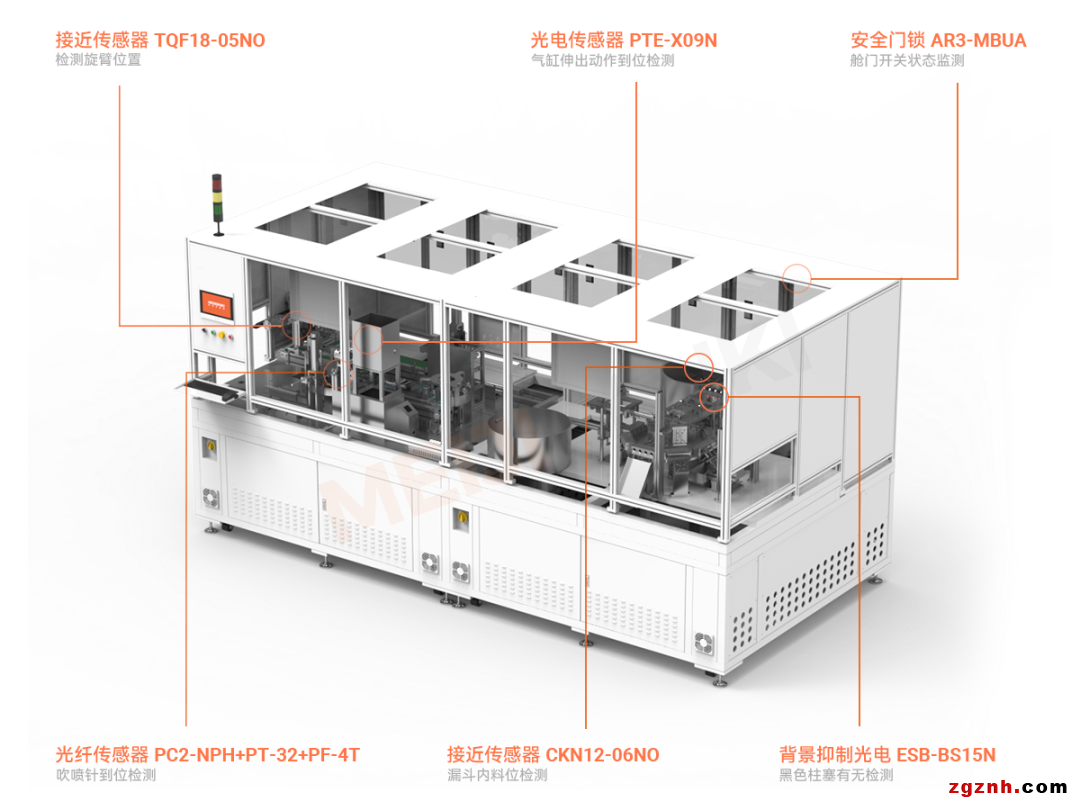

本期小明就來分享一下明治傳感在注射器自動包裝設備上的應用~

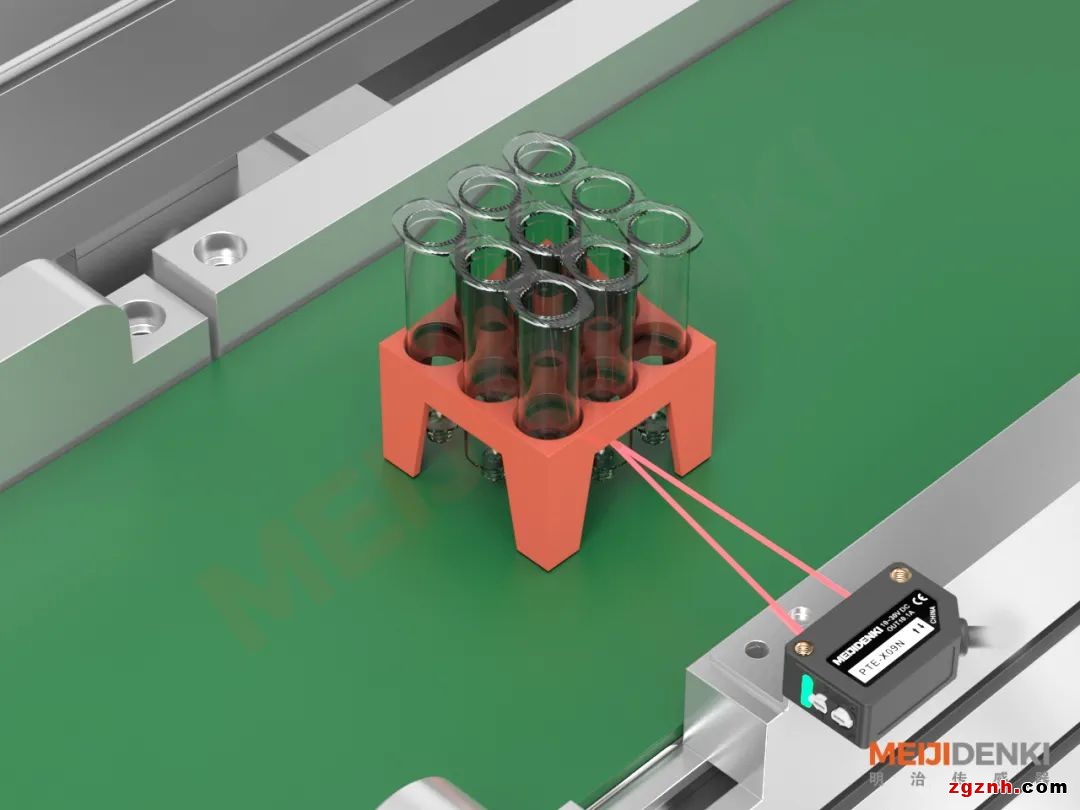

01 注射器有無檢測
光電傳感器 PTE-X09
應用場景：
輸送帶上的輸送盤上是否有注射器物料，注射器為透明體，檢測距離在100mm左右，要求檢測速度在1秒內穩定檢測
解決方案：
1、采用明治光電傳感器PTE-X09N，限定反射原理，使得傳感器不易受檢測物體的顏色的影響不易受檢測物體的光澤、傾斜的影響，穩定性強
2、檢測距離5-140mm，可穩定檢測100mm處的物體
3、響應時間小于1ms,可以滿足高速場景檢測

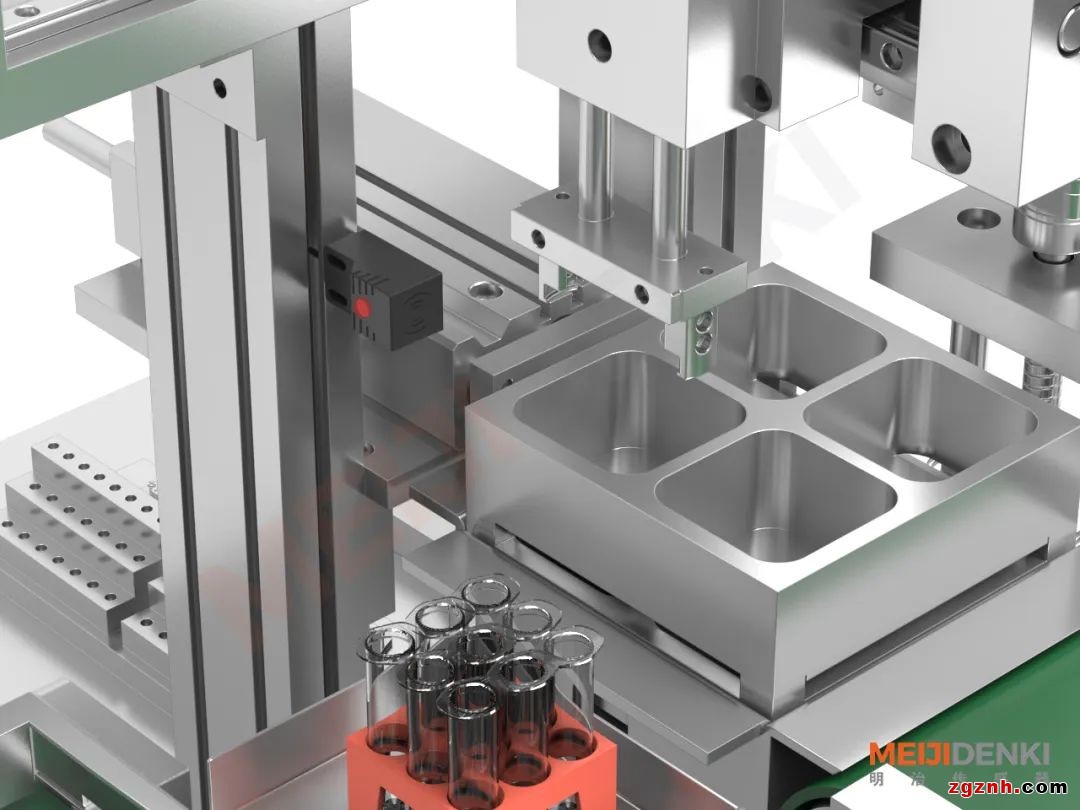

02 檢測旋臂位置
接近傳感器TQF18-05NO
應用場景：
在旋臂將注射器從輸送臺上取下/換上另一批注射器時，需要選用傳感器檢測旋臂的最終位置是否到位。要求傳感器的重復精度小于0.5mm；響應度度＜2ms ；需要注意工位旁邊有步進電機，工作過程中會產生電磁場，會對傳感器造成一定程度的干擾
解決方案
1、采用埋入型電感式方型接近傳感器TQF18-05NO，可靠檢測金屬旋臂
2、重復精度高1%F.S，約0.05mm，可規避旋臂位置移動導致上下動作有誤，造成物料浪費的狀況
3、檢測距離為5mm；響應頻率為1KHz，響應時間＜1ms，可滿足高速檢測場景

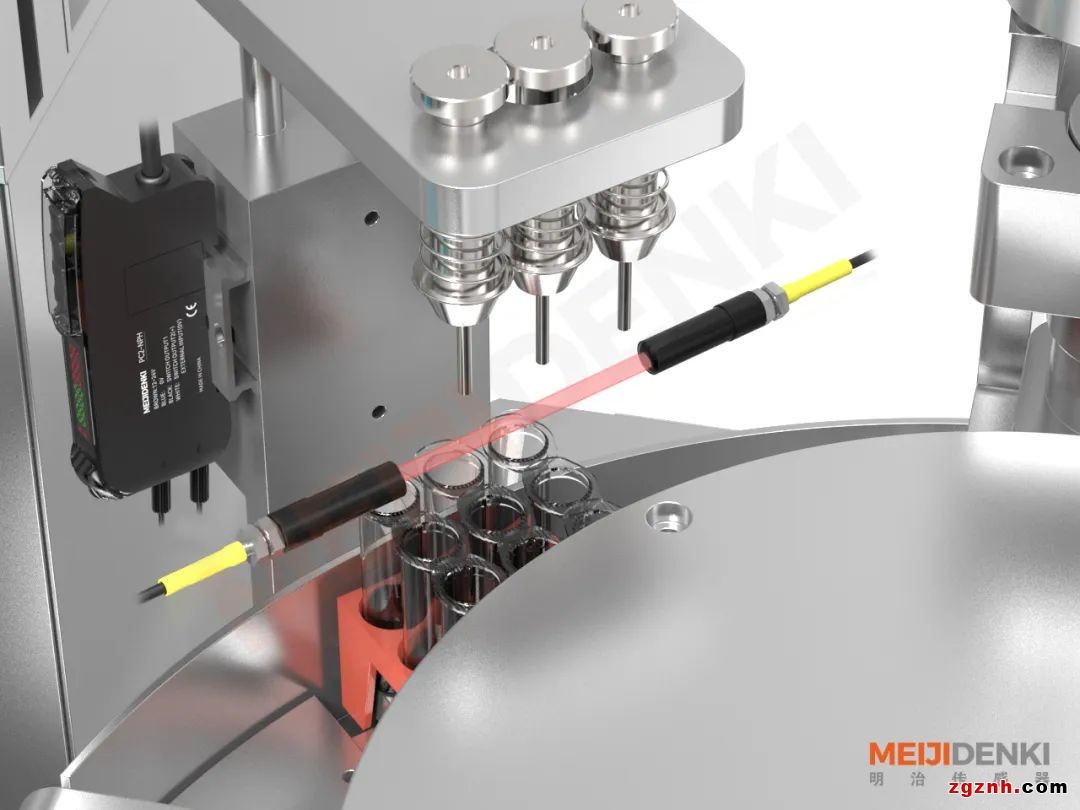

03 吹噴針到位檢測
光纖傳感器 PC2+PT-32+PF-4T
應用場景：
需要選用一款傳感器檢測吹噴針的位置是否到位，針尺寸較小，僅有約10mm，要求可以檢測微小物體；產線速度物料傳輸速度大約1秒5pcs.響應速度要求100ms之內
解決方案：
1、選用光纖傳感器的精細光束來檢測吹噴針是否正確回至其起始位置
2、PC2-NPH放大器通過數字顯示屏調節參數，微秒級響應速度支持設備實現移動情況下高速穩定檢測
3、PC2-NPH擁有7檔位調節，可適配各種檢測需求；NPN/PNP輸出自由切換，使用便捷
5、PT-32為對射光纖，搭配PF-4T聚焦鏡使用，使得光源更加聚集，輕松實現微小物體檢測

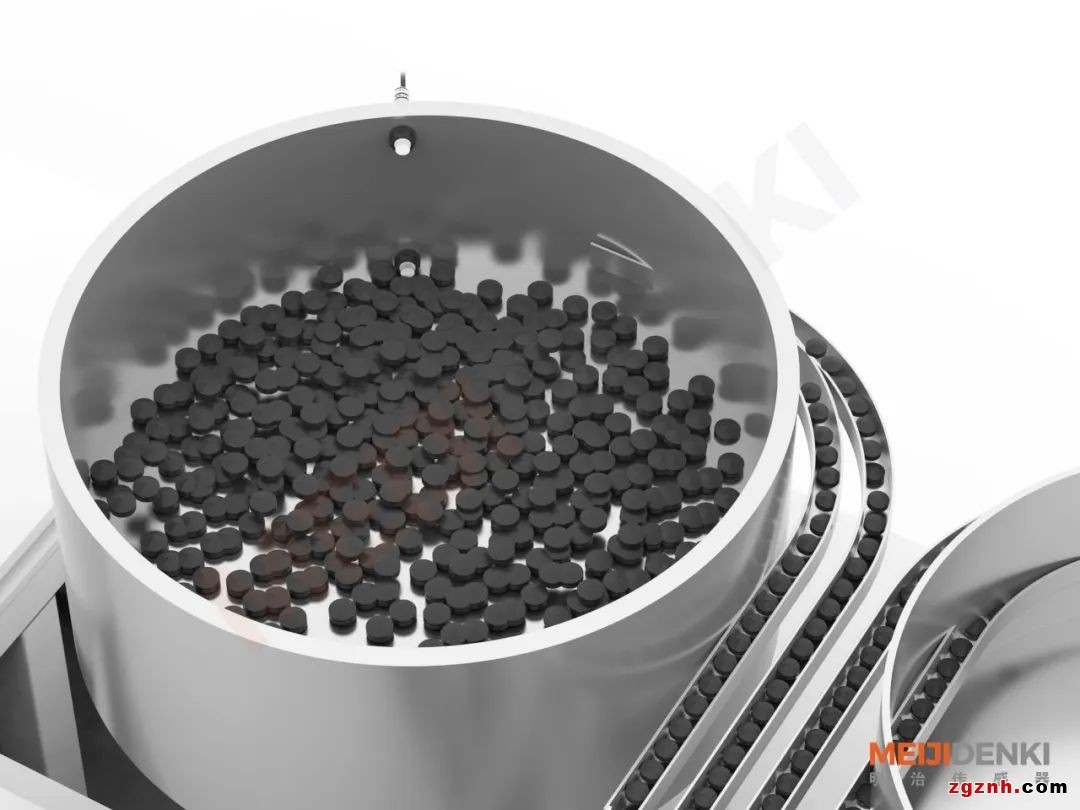

04 漏斗內料位檢測
接近開關 CKN12-06NO
應用場景：
在這里，傳感器被用于檢測柱塞漏斗內的料位：當收到最小信號時，系統開始向漏斗補充柱塞，在收到最大信號時停止向漏斗進料，要求傳感器體積小巧好安裝。
解決方案：
1、在此工位安裝的位和位分別裝一個電容型接近開關CKN12-06NO
2、M12非埋入型，檢測距離1-6mm可調，安裝方便
3、防護等級為IP67，防塵防水性能佳

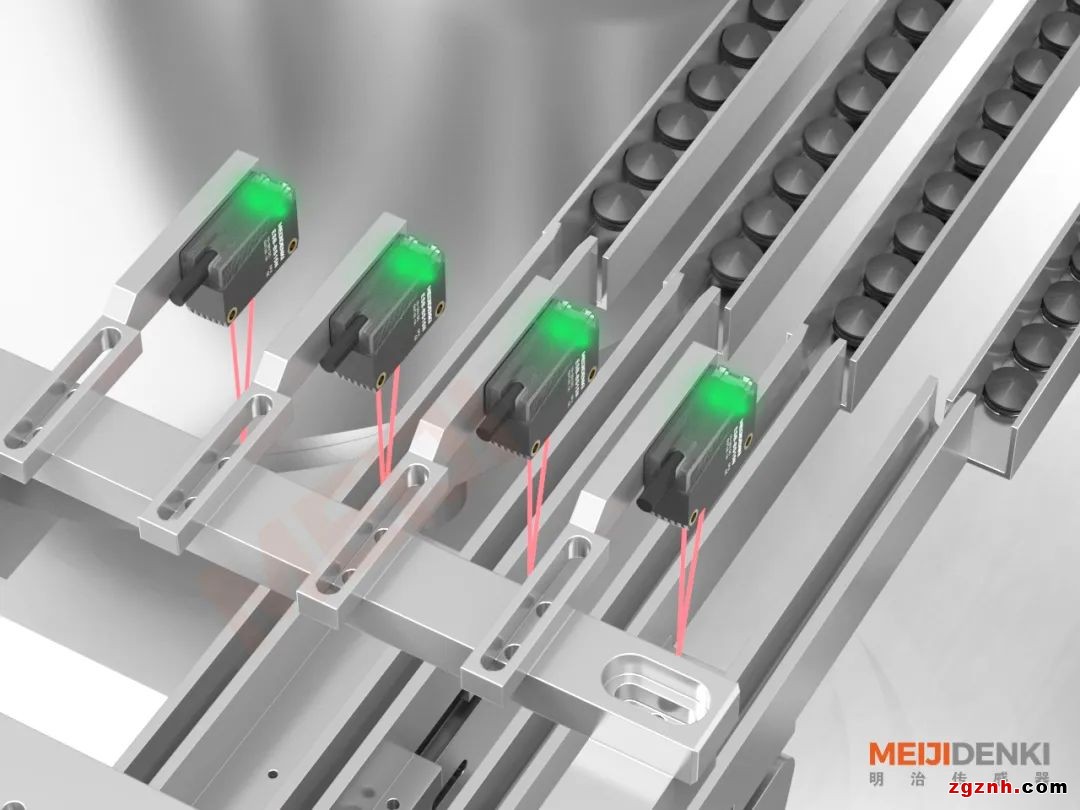

05 黑色柱塞有無檢測
背景抑制光電傳感器 ESB-BS15N
應用場景：
選用傳感器在此監測每個進料通道中是否有黑色柱塞，要求傳感器在檢測距離100mm處可以穩定檢測；要求響應度需要＜1ms；此工位周圍環境光照較強，要求傳感器可抗強光
解決方案：
1、選用背景抑制型光電傳感器ESB-BS15N，光斑小檢測精度高，穩定性強
2、檢測距離150mm，可通過頂部旋鈕調節檢測距離，安裝調試方便
3、響應時間＜1ms ，可在穩定檢測的同時保證檢測效率抗光干擾能力較強，抗陽光照射可達到10000Lux，抗白熾燈照射可達到3000Lux

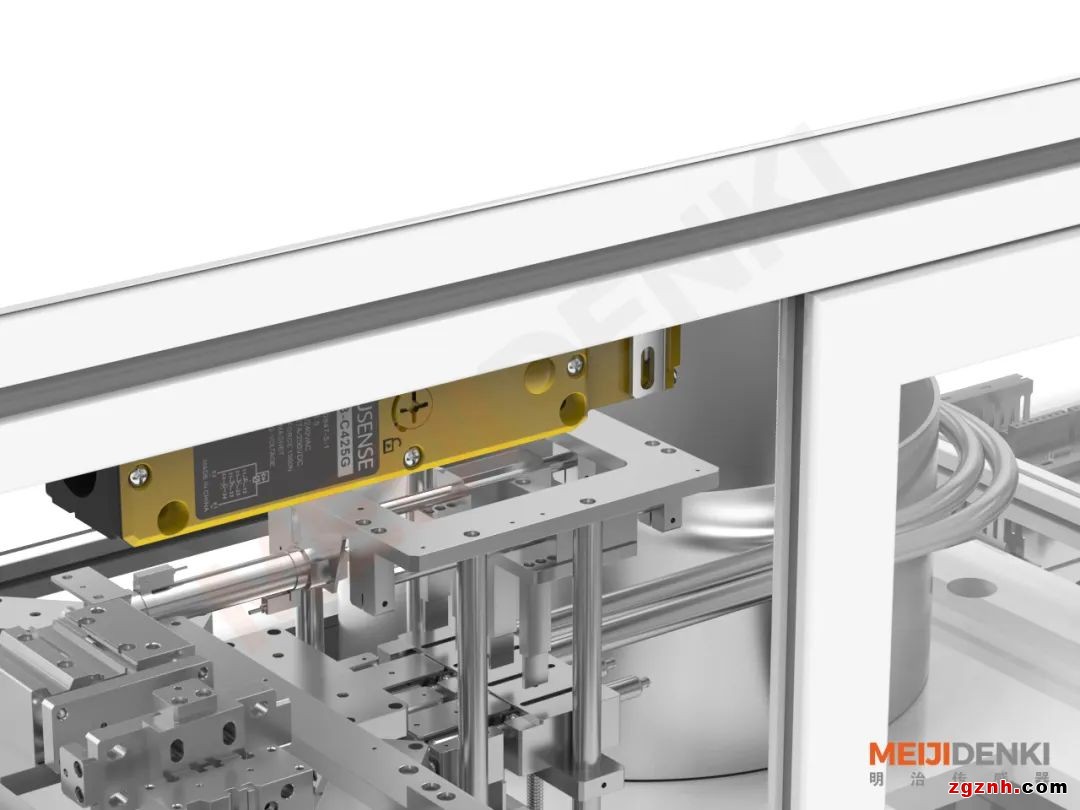

06 艙門開關狀態監測
安全門鎖 AR3-MBUA
應用場景：
檢測艙門的開關狀態，需要安全開關帶有獨立的執行裝置，防止艙門被打開。
解決方案：
1、選用安全可靠的明治安全門鎖AR3-MBUA
2、具有多種認證，包括TUV、CCC、CE、SIL4
3、內置多觸點結構可供選擇，可選擇安裝方式以及頭部安裝方向
4、 IP67防護等級，防水防塵性能佳，惡劣作業環境下亦可不受影響
隨著醫藥市場對包裝的要求越來越嚴格，包裝技術需不斷的提升，而作為醫藥包裝的載體，醫藥包裝設備也需要不斷改進，以滿足不斷增長的醫藥包裝市場需求；明治傳感亦將緊隨設備商的需求，匹配更高效適用的智能傳感方案。
