高頻雙通道讀寫器支持標準工業通訊協議Modbus TCP，方便用戶通集成到PLC等控制系統中。讀寫器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。本次圍繞ModbusTCP來搭建PC-PLC-RFID的組態問題展開如下。

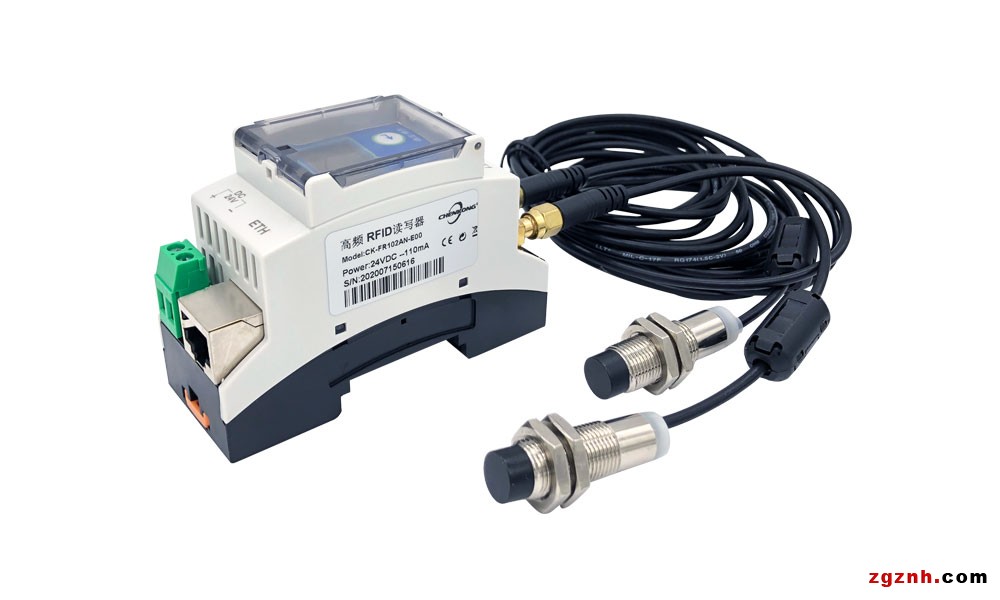

該配置指南設備選擇西門子PLC，RFID選擇廣州晨控的CK-FR102AN-E00高頻讀卡器。

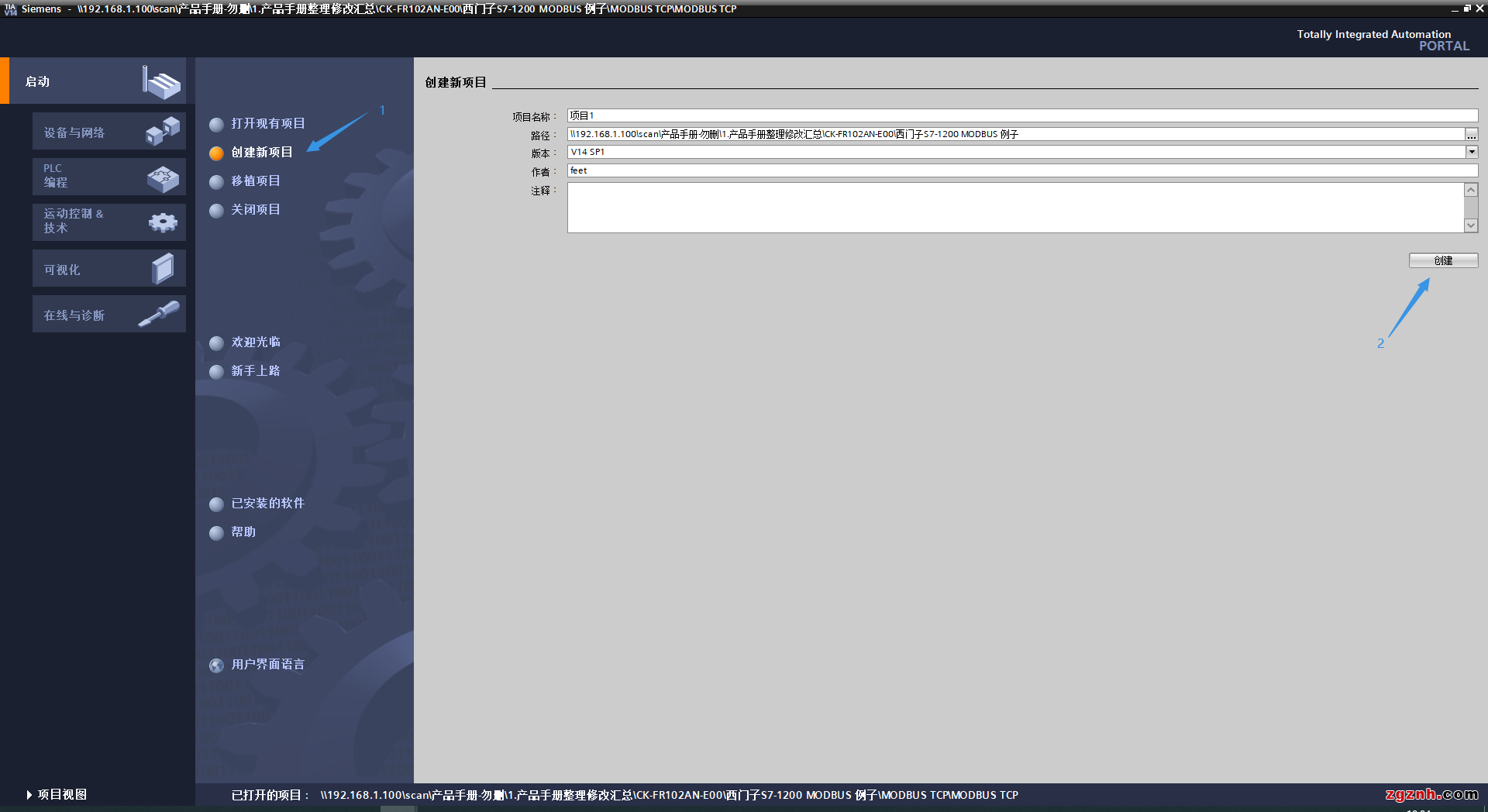

1、打開博圖V14，新建工程。

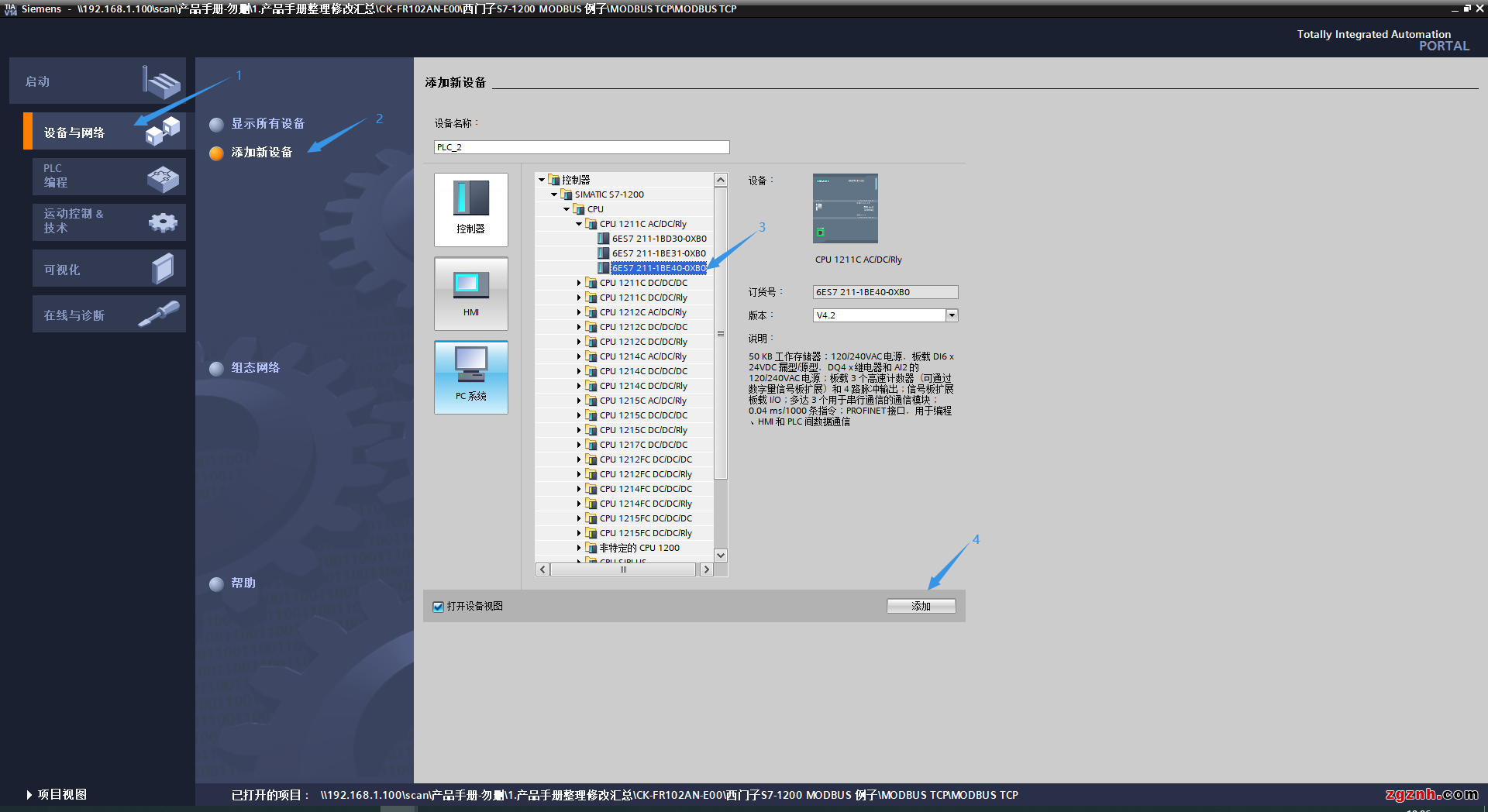

2、點擊設備與網絡添加新設備，選擇對應的PLC型號進行添加，本次以：CPU1211CAC/DC/PLY，6ES7211-1BE40-0XB0為例。
3、點擊“設備組態”→“屬性”→“以太網地址”，修改與PLC對應的IP地址，本次以192.168.1.40為例。
4、點擊“添加新塊”→“DB數據塊”→“全局DB”→確定創建DB數據塊。
5、在DB數據塊里面新建變量，ReadMode和WriteMode，數據類型為Byte。
6、添加ModbusTCP_CONNECT變量，數據類型為TCON_IP_v4，然后修改對應的讀卡器IP地址。
7、添加變量Result_Ok對應數據類型Bool
Result_Busy對應數據類型Bool
Result_Error對應數據類型Bool
Result_ErrorCode對應數據類型Word
8、新建兩個數組變量，ReadData和WriteData，數據類型為Array[0..8] of Word。
9、在主程序中添加ModbusTCP通信塊
10、選擇通信塊，拖拽到程序段中點擊確定。
11、程序說明：讀程序段
讀操作；40011到40014是UID，40015后面是讀寫區
程序說明：寫程序段
寫操作；Addr必須從40015開始
12、讀卡器地址說明
因?yàn)樵谕ㄐ艍K中的起始地址為40001，而讀卡器的UID地址是000A到000D也就是10到13，40001加上10為40011，所以在程序中UID地址為40011到40014。
用戶數據區也是如此，用戶數據區是從000E開始也就是14，40001加上14為40015，所以在程序中讀寫用戶數據區的地址從40015開始。
