正運動：運動控制卡應用開發教程之C#

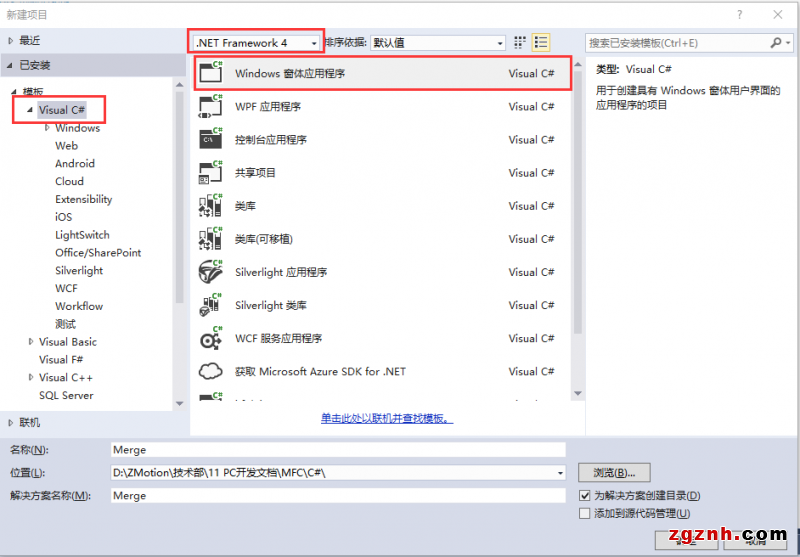

2.選擇開發語言為“Visual C#”和.NET framework 4以及Windows 窗體應用程序。

3.找到廠家提供的光盤資料里面的C#函數庫，路徑如下（64位庫為例）：

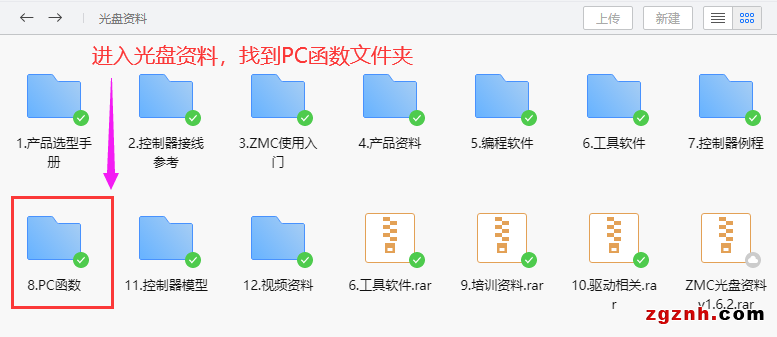

1）進入光盤資料找到PC函數文件夾。

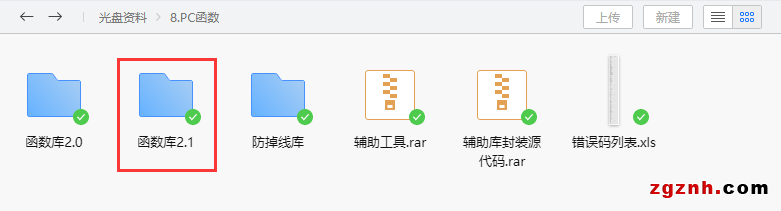

2）選擇函數庫2.1。

3）Windows平臺。

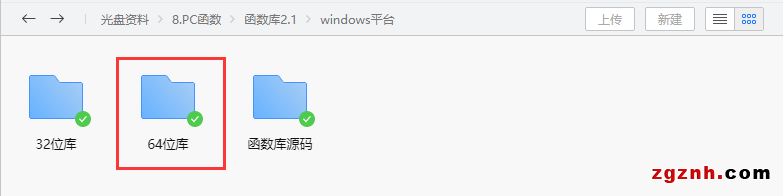

4）根據需要選擇對應的函數庫這里選擇64位庫。

5）解壓C++的壓縮包,里面有C#對應的函數庫。

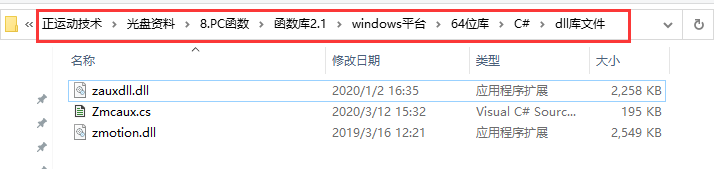

6）函數庫具體路徑如下圖所示。

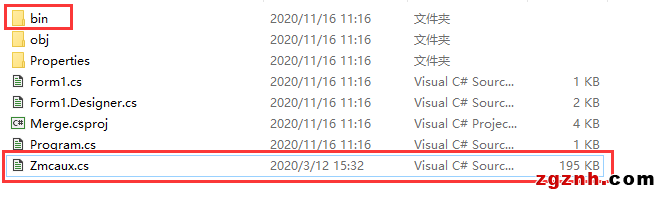

4.將廠商提供的C#的庫文件以及相關文件復制到新建的項目里面。

1）將zmcaux.cs文件復制到新建的項目里面中。

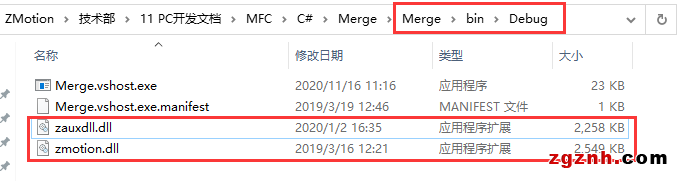

2）將zaux.dll和zmotion.dll文件放入bin\debug文件夾中。

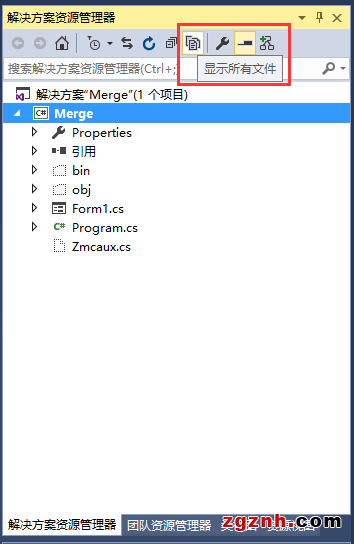

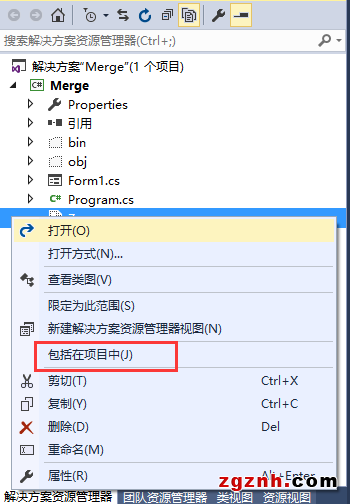

5.用vs打開新建的項目文件，在右邊的解決方案資源管理器中點擊顯示所有，然后鼠標右鍵點擊zmcaux.cs文件，點擊包括在項目中。

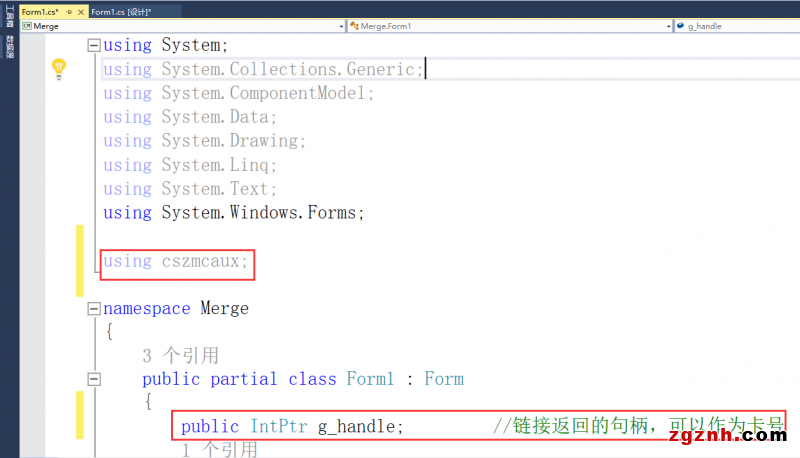

6.雙擊Form1.cs里面的Form1，出現代碼編輯界面，在文件開頭寫入 using cszmcaux,并聲明控制器句柄g_handle。



至此項目新建完成。

查看PC函數手冊，了解其用法。

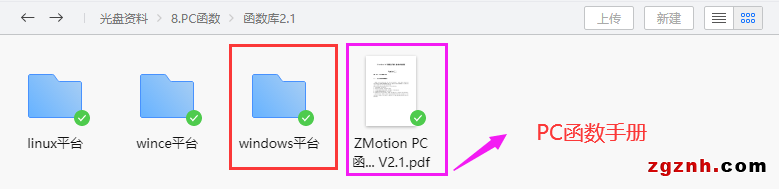

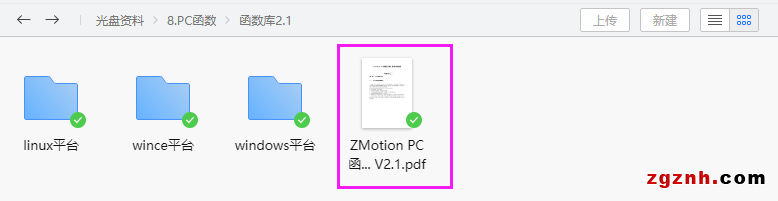

1.PC函數手冊也在光盤資料里面，具體路徑如下。

2.PC編程，一般先根據控制器連接方式選擇對應的連接函數連接控制器，返回控制器句柄。接著用返回的控制器句柄，實現對控制器的控制。

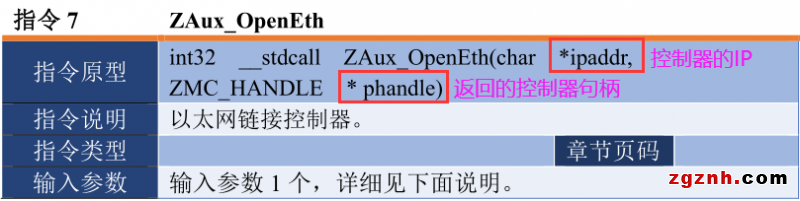

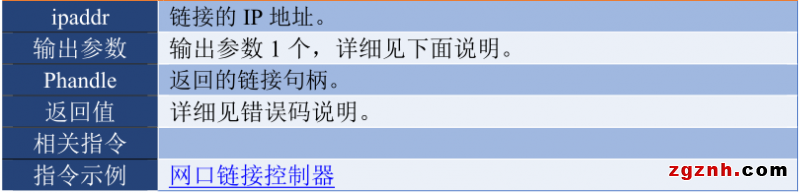

3.比如通過網口連接控制器，先使用ZAux_OpenEth（）鏈接控制器，獲取控制器句柄handle。

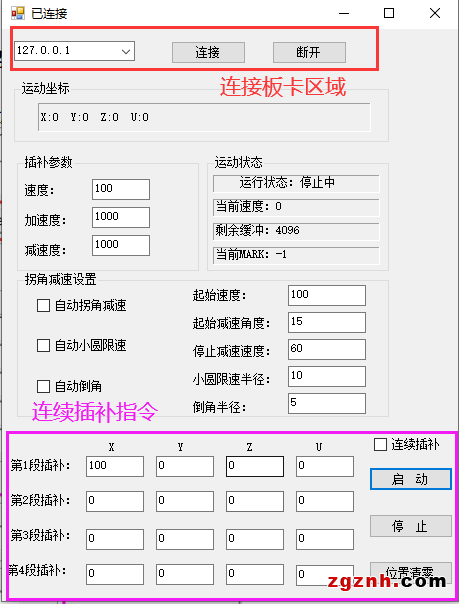

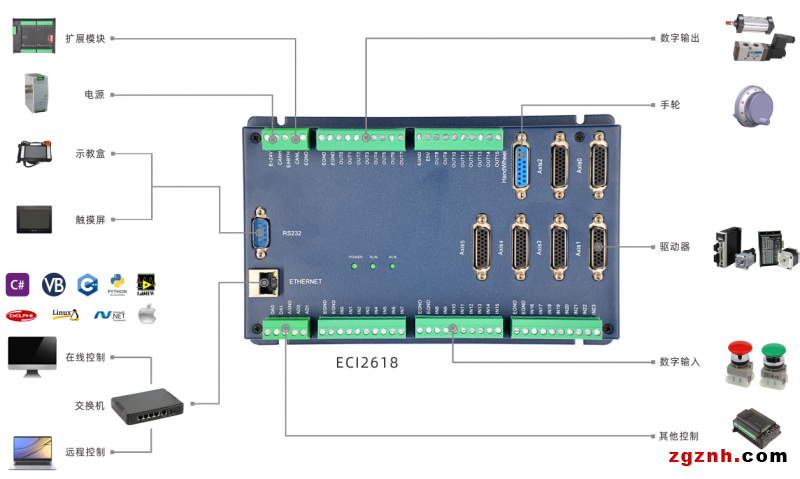

項目應用截圖

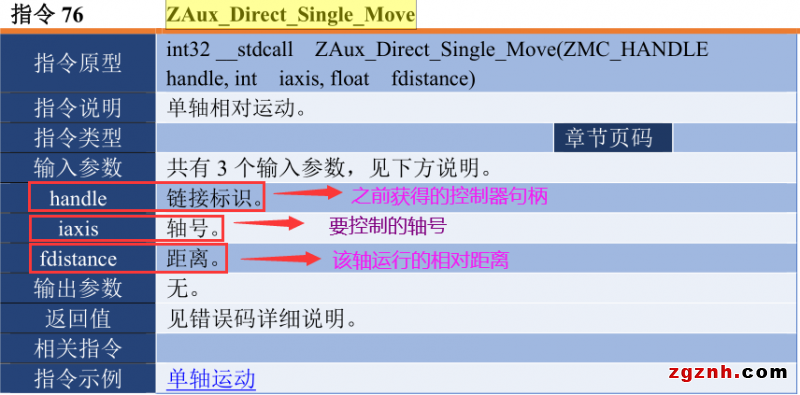

4.通過獲取到的控制器句柄handle，對控制器進行單軸運動控制。

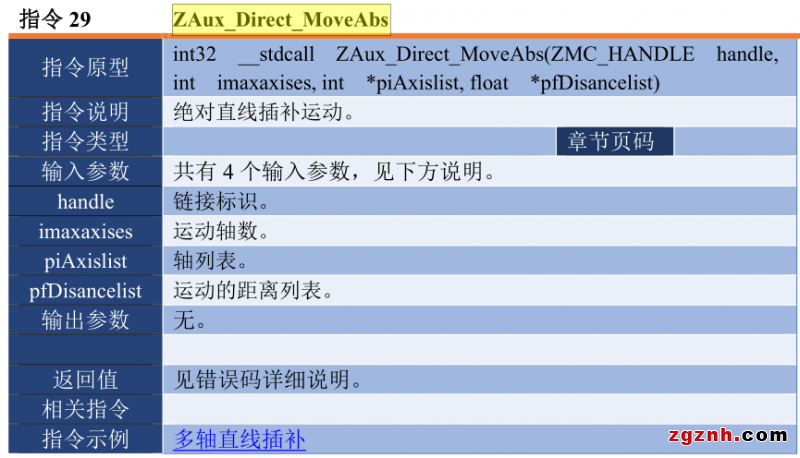

5.通過獲取到的控制器句柄handle，進行多軸絕對插補運動。

int[] axislist = { 0, 1, 2, 3 };         //軸列表

float[] destdis = { 100, 100, 200, 100 };  //運動距離列表

zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);

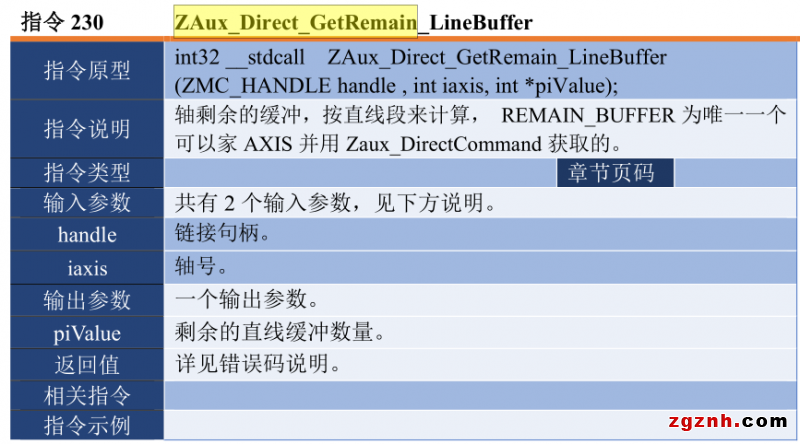

6.通過獲取到的控制器句柄handle，獲取控制器緩沖區剩余的緩沖數量。



//獲取存放直線的剩余緩沖

zmcaux.ZAux_Direct_GetRemain_LineBuffer(g_handle, 0,ref remin_buff);

//獲取存放空間圓弧的剩余緩沖，空間圓弧也是占緩沖最大的運動

zmcaux.ZAux_Direct_GetRemain_Buffer(g_handle,0, ref remin_buff);

項目實戰之連續插補運動例程講解。

1.例程以建立板卡的連接，執行4段連續軌跡的加工為目標。

2.例程簡易流程圖。

3.通過網口方式連接控制器，獲取控制器連接句柄。

//連接控制器

private void button_link_Click(object sender, EventArgs e)

{

    if (g_handle != (IntPtr)0)

    {

        zmcaux.ZAux_Close(g_handle);//斷開連接

        g_handle = (IntPtr)0;

    }

    zmcaux.ZAux_OpenEth(comboBox_IpList.Text, out g_handle);//連接控制器

    if (g_handle != (IntPtr)0)

    {

        this.Text = "已連接";

        timer1.Enabled = true;

        //初始化軸參數

        for (int i = 0; i < 4; i++)

        {

            zmcaux.ZAux_Direct_SetAtype(g_handle, i, 1);//軸類型 脈沖軸

            zmcaux.ZAux_Direct_SetUnits(g_handle, i, 1);//脈沖當量

        }

    }

    else

    {

        MessageBox.Show("控制器鏈接失敗，請檢測IP地址!", "警告");

    }

}

4.通過定時器1更新控制器軸0-3的位置和速度等信息。

//定時器刷新

private void timer1_Tick(object sender, EventArgs e)

{

    int runstate = 0;

    float[] curpos = new float[4];

    float vspeed = 0;

    int remin_buff = 0;

    int curmark = 0;

    //獲取軸位置

    for (int i = 0; i < 4; i++)

    {

        zmcaux.ZAux_Direct_GetDpos(g_handle, i, ref curpos[i]);

    }

    //獲取軸運動狀態

    zmcaux.ZAux_Direct_GetIfIdle(g_handle, 0, ref runstate);

    //獲取插補運動合速度

    zmcaux.ZAux_Direct_GetVpSpeed(g_handle, 0, ref vspeed);

    //判斷存放直線的剩余緩沖

    zmcaux.ZAux_Direct_GetRemain_LineBuffer(g_handle, 0, ref remin_buff);

    //判斷當前運動到第幾條運動，

    zmcaux.ZAux_Direct_GetMoveCurmark(g_handle, 0, ref curmark);

    label_pos.Text = "X:" + curpos[0] + "  Y:" + curpos[1] + "  Z:" + curpos[2] + "  U:" + curpos[3];

    label_state.Text = Convert.ToString(runstate == 0 ? "   運行狀態：運行中" : "    運行狀態：停止中");

    label_vspeed.Text = "當前速度：" + vspeed;

    label_buff.Text = "剩余緩沖：" + remin_buff;

    label_mark.Text = "當前MARK：" + curmark;

}

5.通過啟動按鈕的事件處理函數來啟動插補運動。

//啟動按鈕

private void button_start_Click(object sender, EventArgs e)

{

    int[]   axislist = { 0, 1, 2, 3 };      //軸列表

    float[] destdis = { 0, 0, 0, 0 };      //運動距離列表

    int corner_mode = 0;                   //拐角模式

    int  merge_flag = 0;                   //連續插補

    int  iresult = 0;                      //PC函數返回值

    int  remin_buff = 0;            //剩余直線緩沖數

    if (checkBox1.Checked)

    {

        corner_mode = corner_mode + 2;

    }

    if(checkBox2.Checked)

    {

        corner_mode = corner_mode + 8;

    }

    if(checkBox3.Checked)

    {

        corner_mode = corner_mode + 32;

    }

    if (checkBox4.Checked)

    {

        merge_flag = 1;

    }

    //設置插補速度

    zmcaux.ZAux_Direct_SetSpeed(g_handle, axislist[0], Convert.ToSingle(textBox_sp.Text));

    //設置插補加速度

    zmcaux.ZAux_Direct_SetAccel(g_handle, axislist[0], Convert.ToSingle(textBox_acc.Text));

    //設置插補減速度

    zmcaux.ZAux_Direct_SetDecel(g_handle, axislist[0], Convert.ToSingle(textBox_dec.Text));

    //設置連續插補

    zmcaux.ZAux_Direct_SetMerge(g_handle, axislist[0], merge_flag);

    //S曲線時間

    zmcaux.ZAux_Direct_SetSramp(g_handle, axislist[0], Convert.ToSingle(SRAMP.Text));

    //設置SP速度

    zmcaux.ZAux_Direct_SetForceSpeed(g_handle, axislist[0], Convert.ToSingle(textBox_for_sp.Text));

    //設置拐角模式

    zmcaux.ZAux_Direct_SetCornerMode(g_handle, axislist[0], corner_mode);

    //開始減速角度，轉換為弧度

    zmcaux.ZAux_Direct_SetDecelAngle(g_handle, axislist[0], (float)(Convert.ToSingle(textBox_ang1.Text) * 3.14 / 180));

    //停止減速角度，轉換為弧度

    zmcaux.ZAux_Direct_SetStopAngle(g_handle, axislist[0], (float)(Convert.ToSingle(textBox_ang2.Text) * 3.14 / 180));

    //小圓半徑

    zmcaux.ZAux_Direct_SetFullSpRadius(g_handle, axislist[0], Convert.ToSingle(textBox_radio.Text));

    //倒角

    zmcaux.ZAux_Direct_SetZsmooth(g_handle, axislist[0], Convert.ToSingle(textBox_zsmooth.Text));

    //設置MARK = 0 ，來通過讀取CURMARK實現判斷當前執行到那里

    zmcaux.ZAux_Direct_SetMovemark(g_handle, axislist[0], 0);

    //選擇base軸

    zmcaux.ZAux_Direct_base(g_handle, 4, axislist);

    zmcaux.ZAux_Trigger(g_handle);

    //計算剩余直線緩沖數量

    zmcaux.ZAux_Direct_GetRemain_LineBuffer(g_handle, 0, ref remin_buff);

    while(remin_buff<4)

    {

        zmcaux.ZAux_Direct_GetRemain_LineBuffer(g_handle, 0, ref remin_buff);

        System.Threading.Thread.Sleep(1); //1毫秒

    }

    //第一段插補運動

    destdis[0] = Convert.ToSingle(destdis1_X.Text);

    destdis[1] = Convert.ToSingle(destdis1_Y.Text);

    destdis[2] = Convert.ToSingle(destdis1_Z.Text);

    destdis[3] = Convert.ToSingle(destdis1_U.Text);

    iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);//4軸插補指令

    //函數返回非0 則表示發送不成功，緩沖區可能滿了，重新發送

    while (iresult != 0)

    {

        iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);

        System.Threading.Thread.Sleep(1); //1毫秒

    }

    //第二段插補運動

    destdis[0] = Convert.ToSingle(destdis2_X.Text);

    destdis[1] = Convert.ToSingle(destdis2_Y.Text);

    destdis[2] = Convert.ToSingle(destdis2_Z.Text);

    destdis[3] = Convert.ToSingle(destdis2_U.Text);

    iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);//4軸插補指令

    //函數返回非0 則表示發送不成功，緩沖區可能滿了，重新發送

    while (iresult != 0)

    {

        iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);

        System.Threading.Thread.Sleep(1); //1毫秒

    }

    //第三段插補運動

    destdis[0] = Convert.ToSingle(destdis3_X.Text);

    destdis[1] = Convert.ToSingle(destdis3_Y.Text);

    destdis[2] = Convert.ToSingle(destdis3_Z.Text);

    destdis[3] = Convert.ToSingle(destdis3_U.Text);

    iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);//4軸插補指令

    //函數返回非0 則表示發送不成功，緩沖區可能滿了，重新發送

    while (iresult != 0)

    {

        iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);

        System.Threading.Thread.Sleep(1); //1毫秒

    }

    //第四段插補運動

    destdis[0] = Convert.ToSingle(destdis4_X.Text);

    destdis[1] = Convert.ToSingle(destdis4_Y.Text);

    destdis[2] = Convert.ToSingle(destdis4_Z.Text);

    destdis[3] = Convert.ToSingle(destdis4_U.Text);

    iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);//4軸插補指令

    //函數返回非0 則表示發送不成功，緩沖區可能滿了，重新發送

    while (iresult != 0)

    {

        iresult = zmcaux.ZAux_Direct_MoveAbs(g_handle, 4, axislist, destdis);

        System.Threading.Thread.Sleep(1); //1毫秒

    }

}

6.通過停止按鈕的事件處理函數來停止插補運動。

 //停止運動

private void button_stop_Click(object sender, EventArgs e)

{

    //取消主軸運動

    zmcaux.ZAux_Direct_Single_Cancel(g_handle, 0, 2);

}

7.軸坐標清零。

//坐標清零

private void button_zero_Click(object sender, EventArgs e)

{

    if (g_handle == (IntPtr)0)

    {

        MessageBox.Show("未鏈接到控制器!", "提示");

    }

    else

    {

        for (int i = 0; i < 4; i++)

        {

            zmcaux.ZAux_Direct_SetDpos(g_handle, i, 0);

        }

    }

}

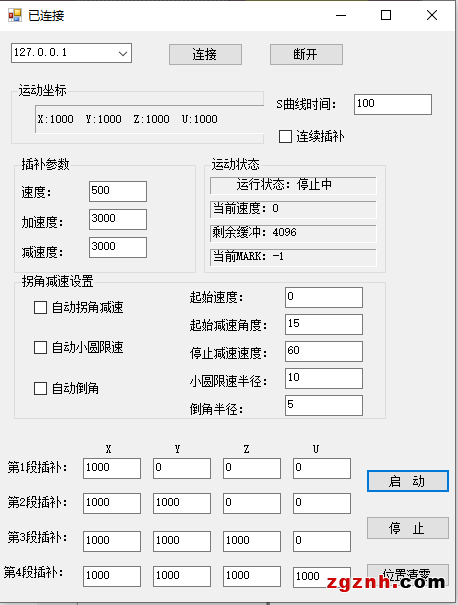

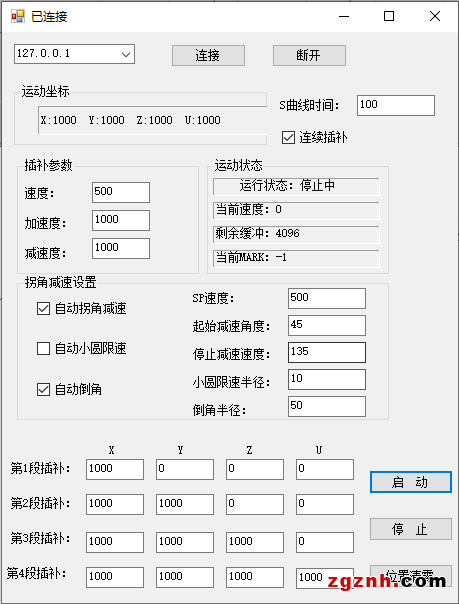

8. 編譯運行演示。

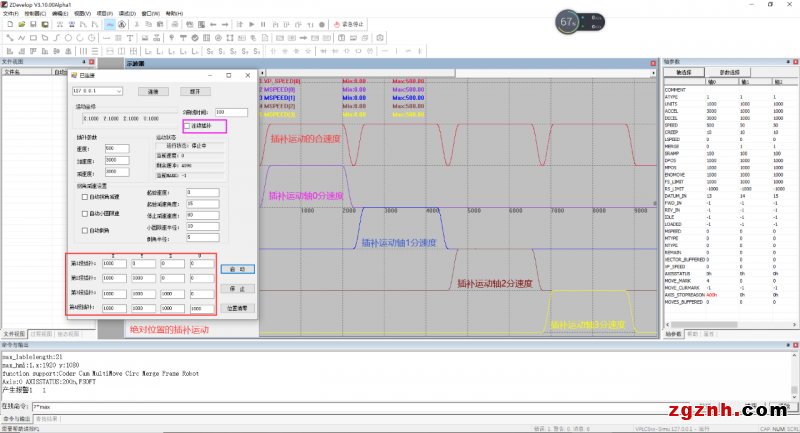

編譯運行示教例程，同時通過ZDevelop軟件連接控制器，對運動控制的軸參數進行監控。

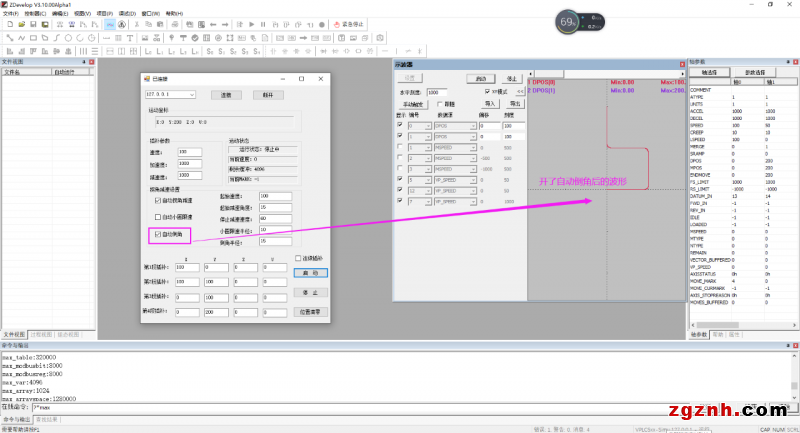

9.連續插補加自動倒角的位置波形。

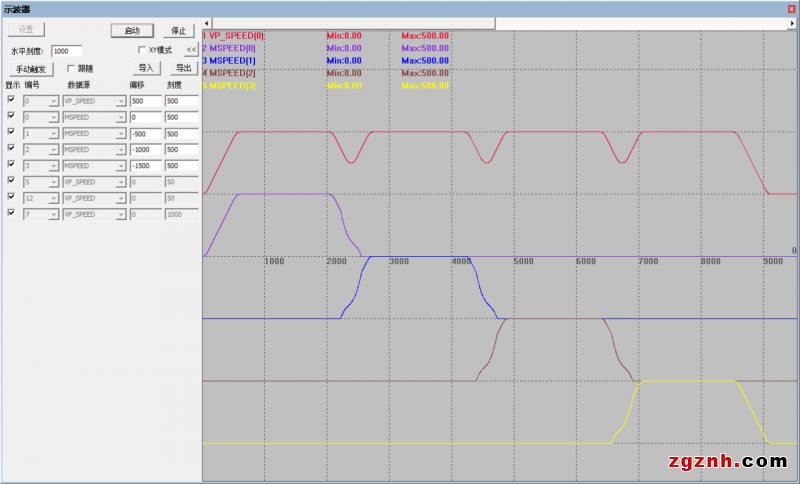

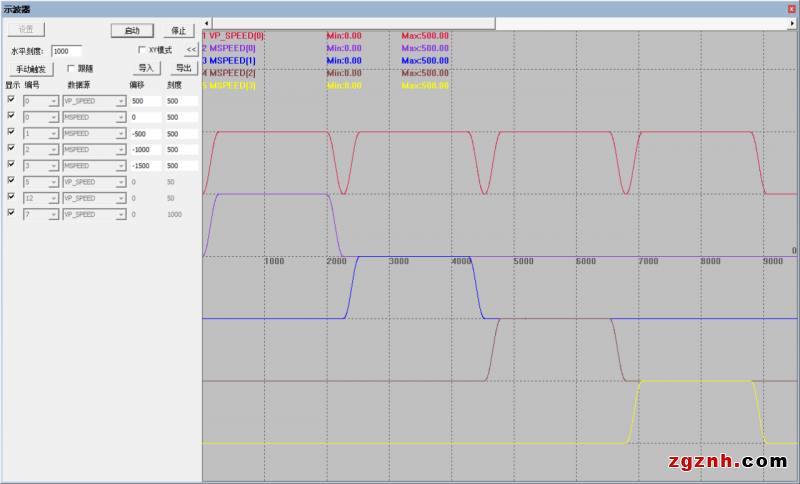

10.不開啟連續插補的速度波形。

11.連續插補加合適的拐角減速的速度波形。
